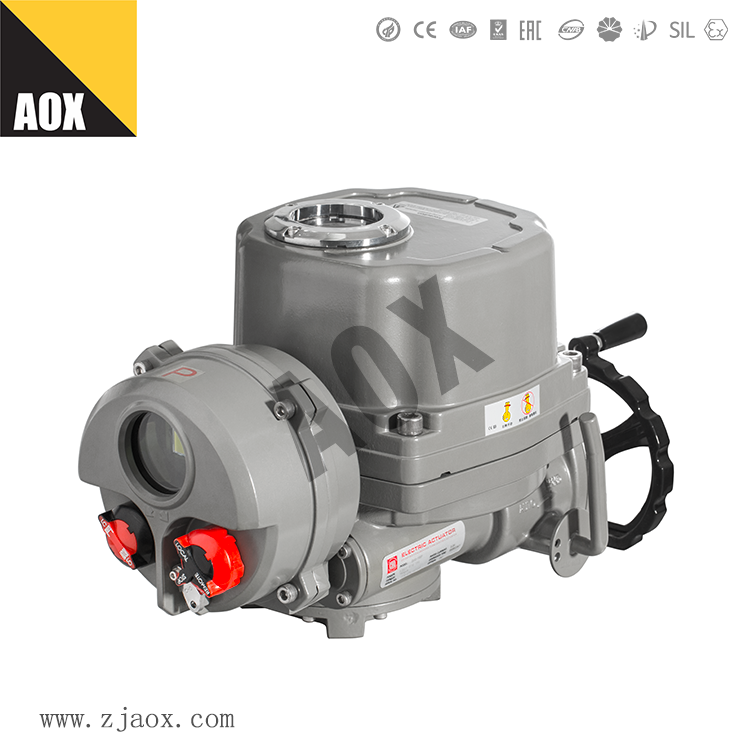

AOX-Q(CHQ)防爆角行程系列 当前位置: 首页> 产品中心> 角行程电动执行器> AOX-Q(CHQ)防爆角行程系列> 电动执行器-CHQ-015/020
外 壳:硬质铝合金
防护等级:IP67(可选IP68)
防爆等级:Exdb Ⅱ CT5(选配)
扭 矩:150~200Nm
行 程:0~90°
功 能:智能型(ICU)、非侵一体化(SICU/SPCU)、灯指示(LCU)、调节型(PCU)、开关型
环境温度:-25℃~70℃(可选-30℃、-40℃、-60℃)
一、电动执行器产品概述
“CHQ”系列电动执行器用于控制0°~270°旋转的电动阀门及其他同类产品,如电动蝶阀、电动球阀、风门、挡板阀、旋塞阀、百叶阀等,广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、楼宇自控、轻工等各行业中。以AC380V/220V/110V交流电源作为驱动电源,4-20mA电流信号或0-10V DC 电压信号作为控制信号,使阀门运动到所需位置,实现其自动化控制,输出扭矩可达6000N•M。
二、电动执行器性能特点
2.1壳体
壳体为硬质铝合金,经阳Ji氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67,NEMA4和6,并有IP68和防爆型供选择。
2.2电机
采用全封闭鼠笼式电机,具有体积小、扭矩大、惯性力小等特点。电机绝缘等级为H级且内置过热保护开关,可防止过热损坏电机。
2.3手动结构
手轮的设计保证AN全可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。(注:在不通电的状况下,电动执行器将保持手动状态)
2.4指示器
指示器安装在中心轴上,可以观察阀门位置。镜面采用凸透镜设计,不积水,观察更方便。
2.5干燥器
用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。
2.6限位开关
机械,电子双重限位。机械限位螺钉可调,AN全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精Zhun并方便地设定位置。
2.7扭矩开关
可提供过载保护(CHQ-005/008/010除外),在阀门卡涩,有异物时,自动断开电机电源,更有Xiao的保护阀门和电动执行器不受损坏。(出厂前已设定好,请用户不要随意更改设置)
2.8自锁
精密的双蜗轮蜗杆机构可有Xiao传输大扭矩,效率高,噪音低(<50分贝),寿命长,且有自锁功能,防止反转,传动部分稳定可靠,无需再加油。
2.9防脱螺栓
拆除外壳时,螺栓附在壳体上,不会脱落。外部螺丝均采用304不锈钢材质。

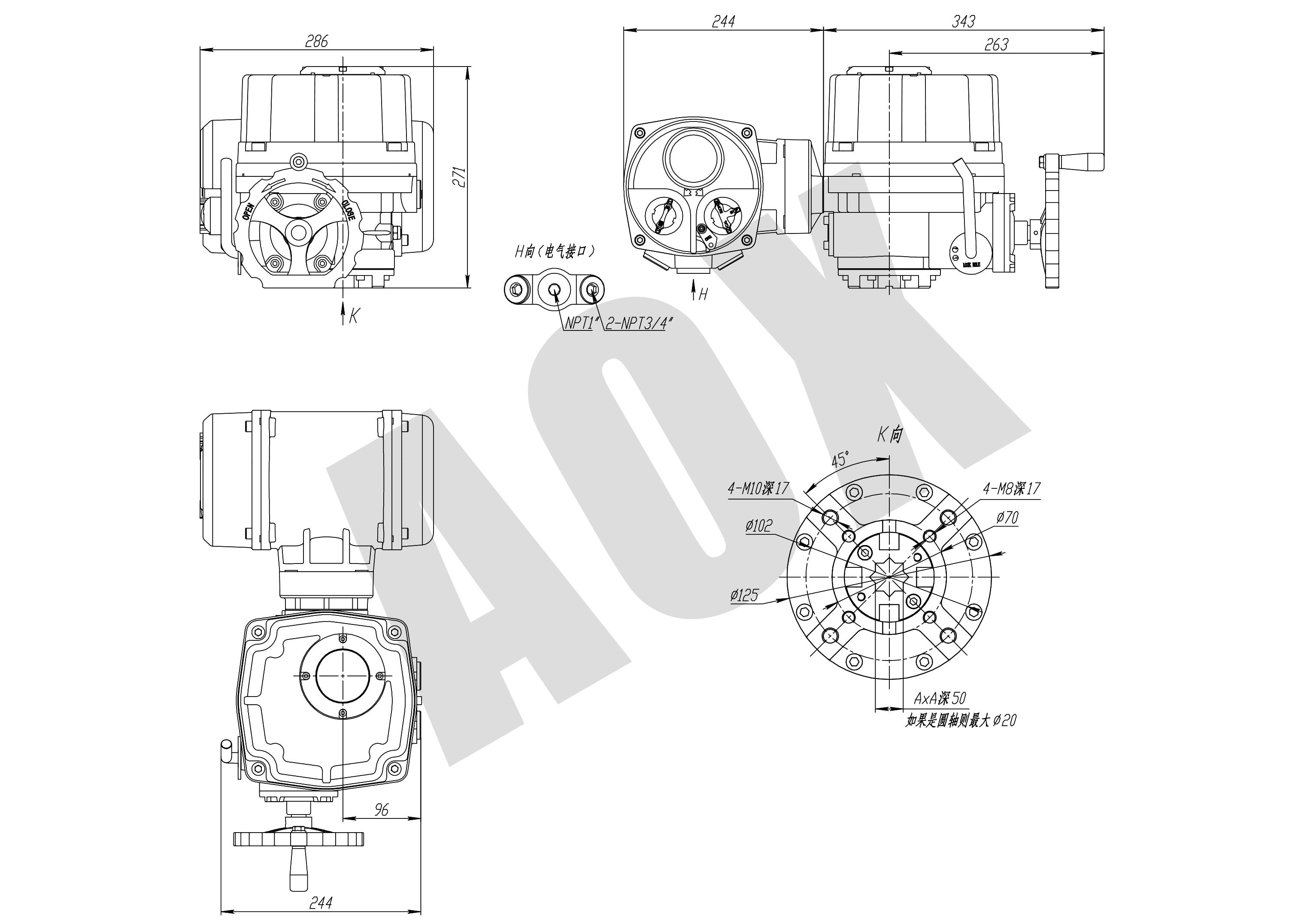

2.10安装
底部安装尺寸符合ISO5211标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。
2.11线路
控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有Xiao满足各种附加功能的要求。(可根据客户要求另行加工)
