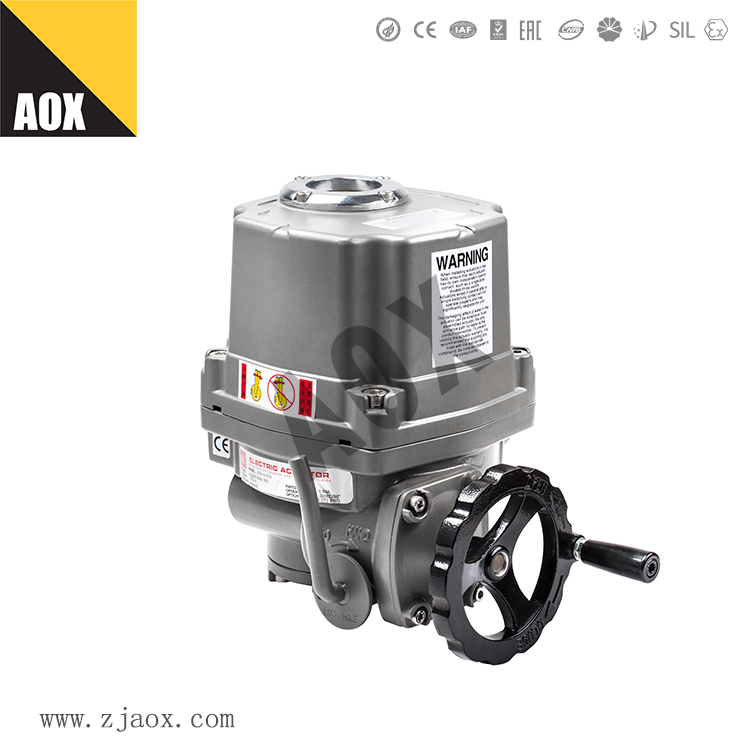

电动执行器-CHQ-005/008/010

一、产品概述

“CHQ”系列电动执行器用于控制0°～270°旋转的电动阀门及其他同类产品，如电动蝶阀、电动球阀、风门、挡板阀、旋塞阀、百叶阀等，广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、楼宇自控、轻工等各行业中。以AC380V/220V/110V交流电源作为驱动电源，4-20mA电流信号或0-10V DC 电压信号作为控制信号，使阀门运动到所需位置，实现其自动化控制，Zui大输出扭矩达6000N•M。

二、性能特点

2.1壳体

壳体为硬质铝合金，经阳Ji氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68和防爆型供选择。

2.2电机

采用全封闭鼠笼式电机，具有体积小、扭矩大、惯性力小等特点。电机绝缘等级为H级且内置过热保护开关，可防止过热损坏电机。

2.3手动结构

手轮的设计保证AN全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注：在不通电的状况下，电动执行器将保持手动状态）

2.4指示器

指示器安装在中心轴上，可以观察阀门位置。镜面采用凸透镜设计，不积水，观察更方便。

2.5干燥器

用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。

2.6限位开关

机械，电子双重限位。机械限位螺钉可调，AN全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能准确并方便地设定位置。

2.7扭矩开关

可提供过载保护（CHQ-005/008/010除外），在阀门卡涩，有异物时，自动断开电机电源，更有Xiao的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意更改设置）

2.8自锁

精密的双蜗轮蜗杆机构可传输大扭矩，效率高，噪音低（<=50分贝），寿命长，且有自锁功能，防止反转，传动部分稳定可靠，无需再加油。

2.9防脱螺栓

拆除外壳时，螺栓附在壳体上，不会脱落。外部螺丝均采用304不锈钢材质。

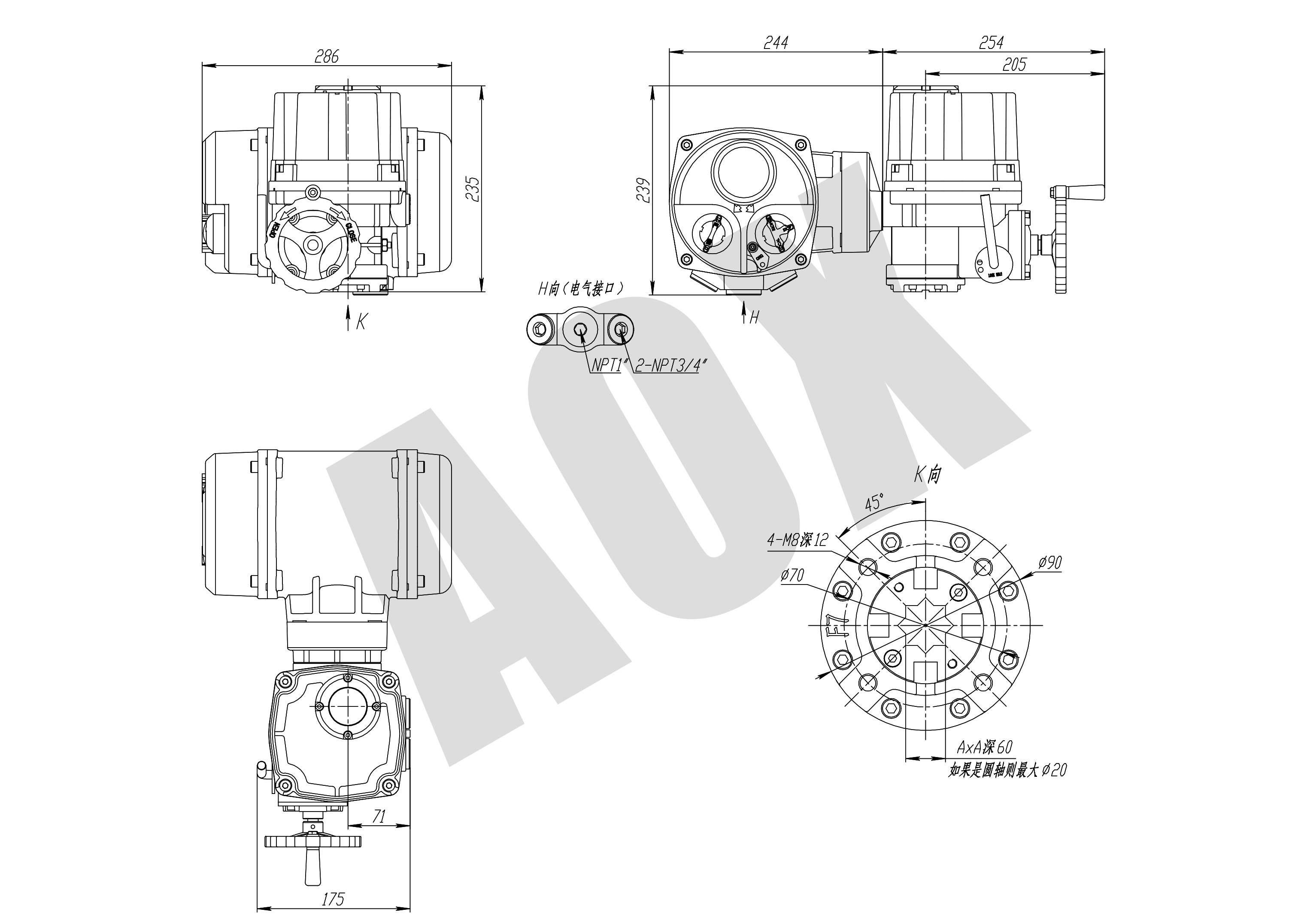

2.10安装

底部安装尺寸符合ISO5211标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。

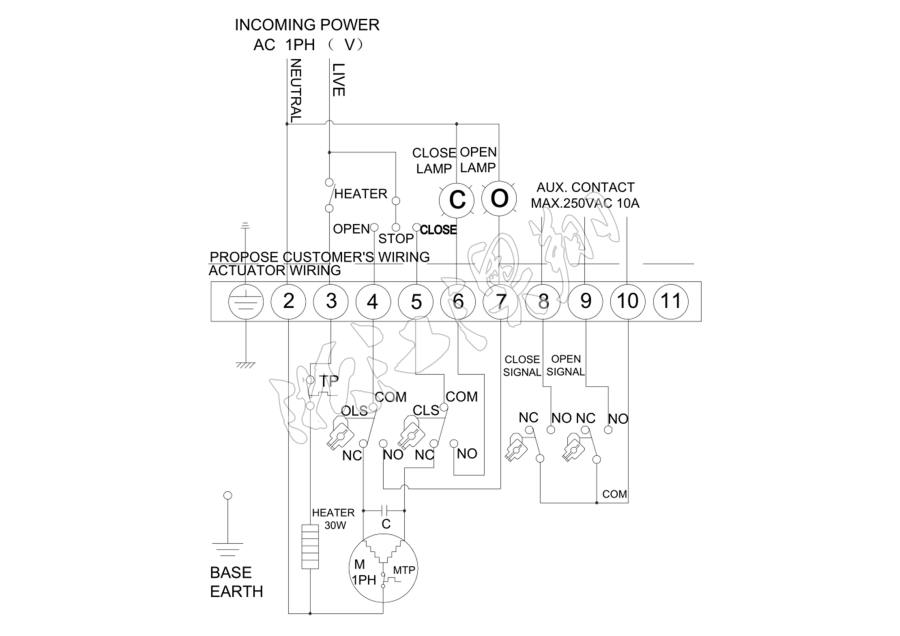

2.11线路

控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有Xiao满足各种附加功能的要求。（可根据客户要求另行加工）
