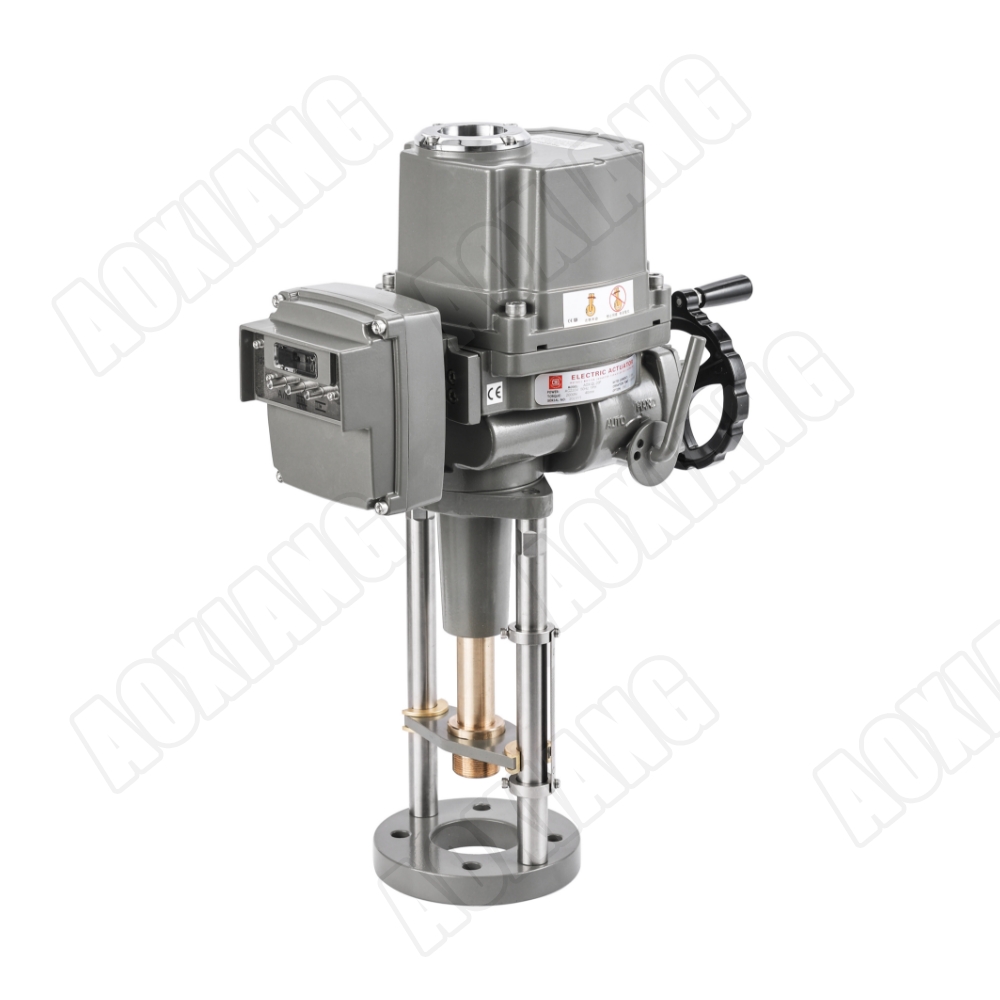

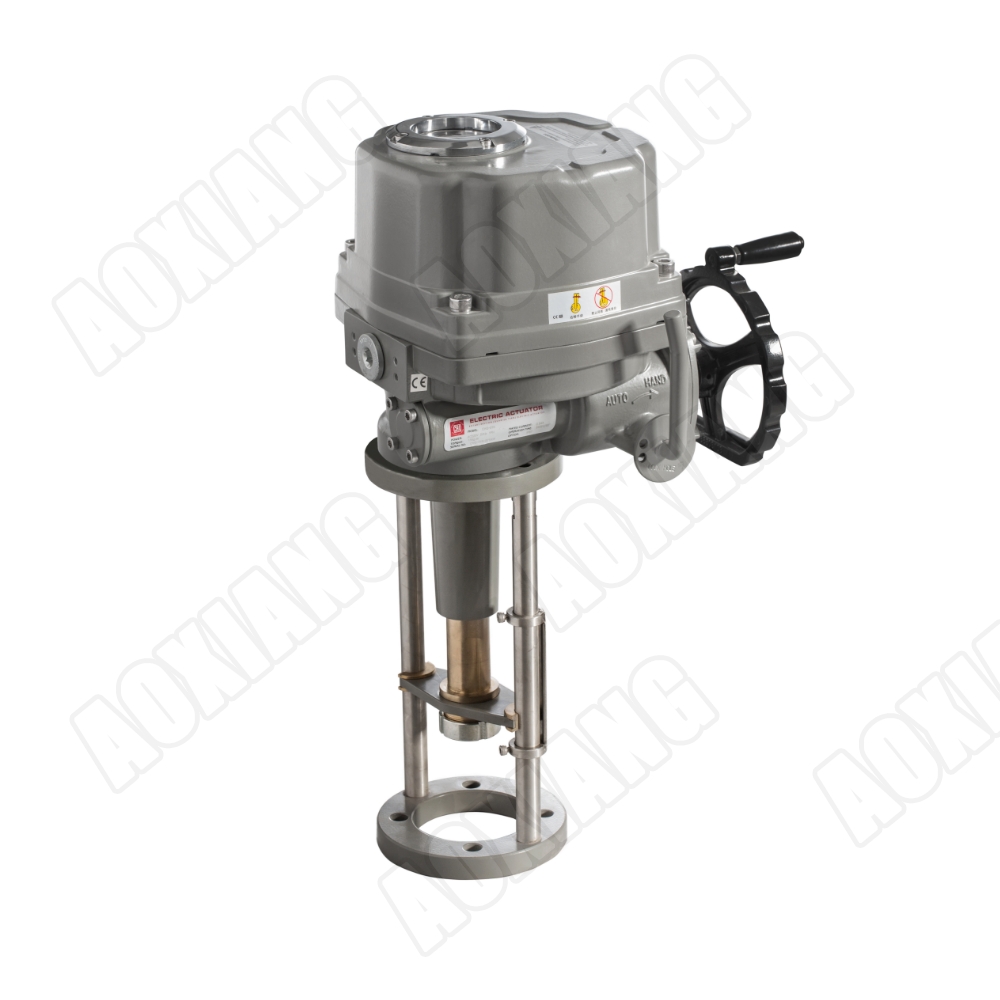

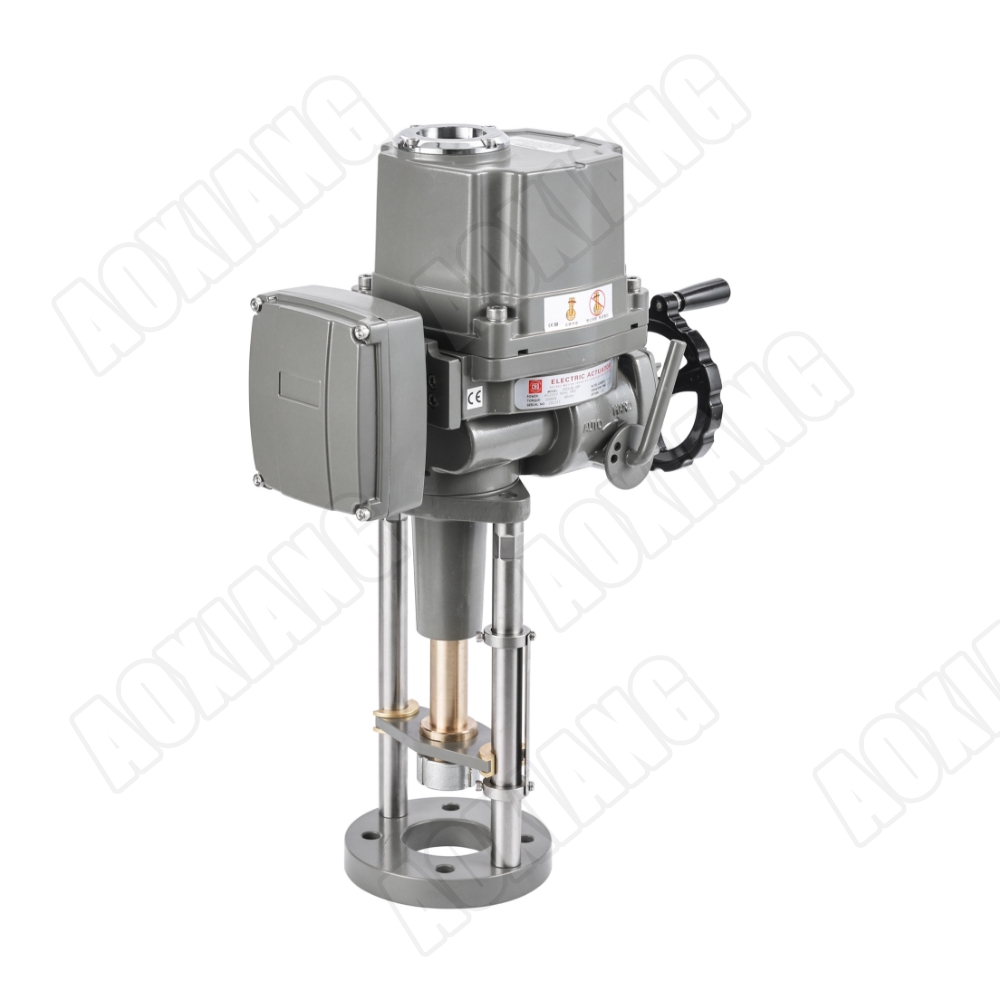

AOX-Q-L-100~160直行程电动执行器

一、产品概述

“AOX-Q-L”系列直行程电动执行器。它具有体积小、重量轻、功能强、智能一体化设置、操作方便等特点。Zui大行程可按现场需要达1米，Zui大推力可达250000N等特点，广泛适用于直线动作的阀门开关和调节控制。（该产品已获得CE与防爆认证证书）

二、性能特点

2.1壳体

壳体为硬质铝合金，经阳Ji氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68和防爆型供选择。

2.2电机

采用全封闭鼠笼式电机，具有体积小、扭矩大、惯性力小等特点。绝缘等级为H级，内置过热保护开关，可防止损坏电机。

2.3手动结构

手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注：手柄在手动状态，请勿人为切到自动状态）

2.4指示器

指示器安装在支撑轴上，观察更方便直观。

2.5干燥器

用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。

2.6限位开关

电子双重限位，行程可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能准确并方便地设定位置。(智能一体化产品，无需此功能)

2.7扭矩开关

可提供过载保护（AOX-Q-L20/30/50/80除外），在阀门卡涩有异物时自动断开电机电源，更有Xiao的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意更改设置）

2.8自锁

精密的蜗轮蜗杆机构可高Xiao传输大扭矩、效率高、噪音低（Zui大50分贝）、寿命长有自锁功能，防止反转，传动部分稳定可靠，无需再加油。

2.9防脱螺栓

拆除外壳时，螺栓附在壳体上不会脱落。

2.10安装

底部安装尺寸符合ISO5211国Ji标准，如阀门安装尺寸与其不符，则另行设计。

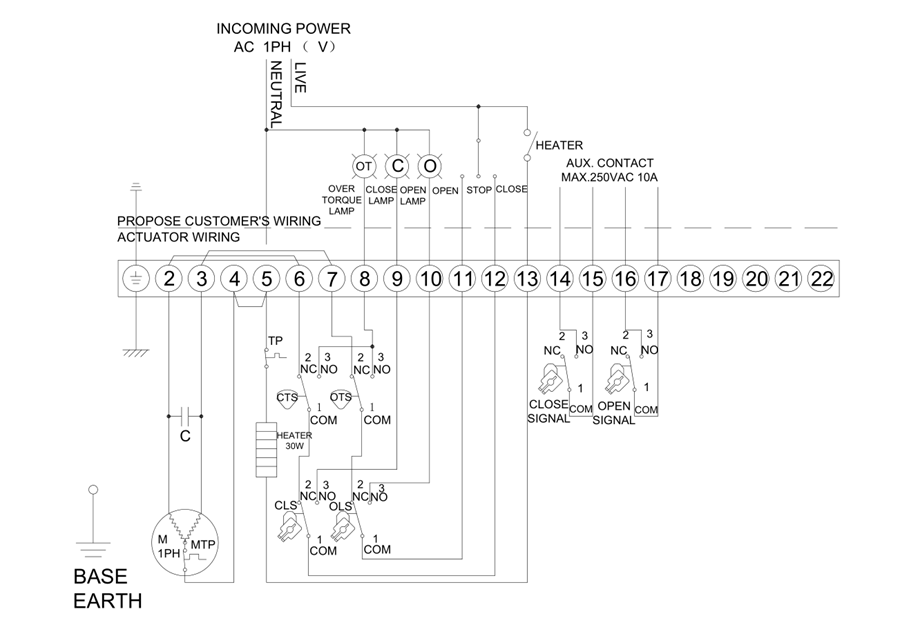

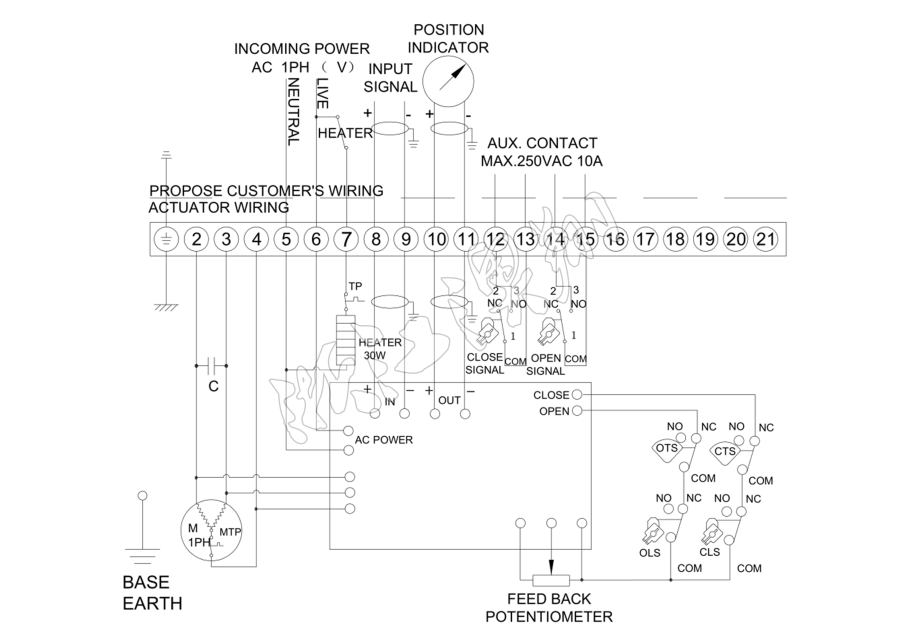

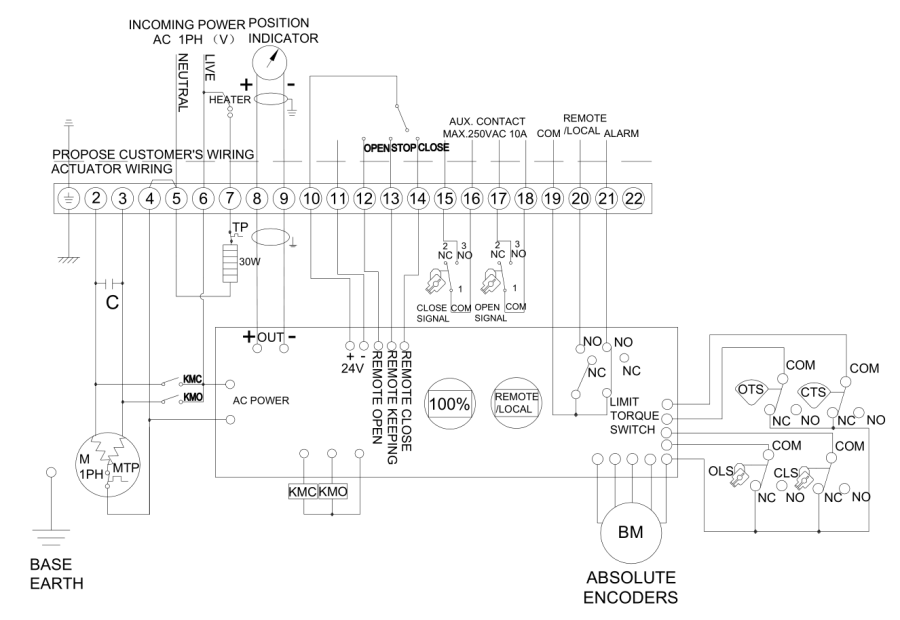

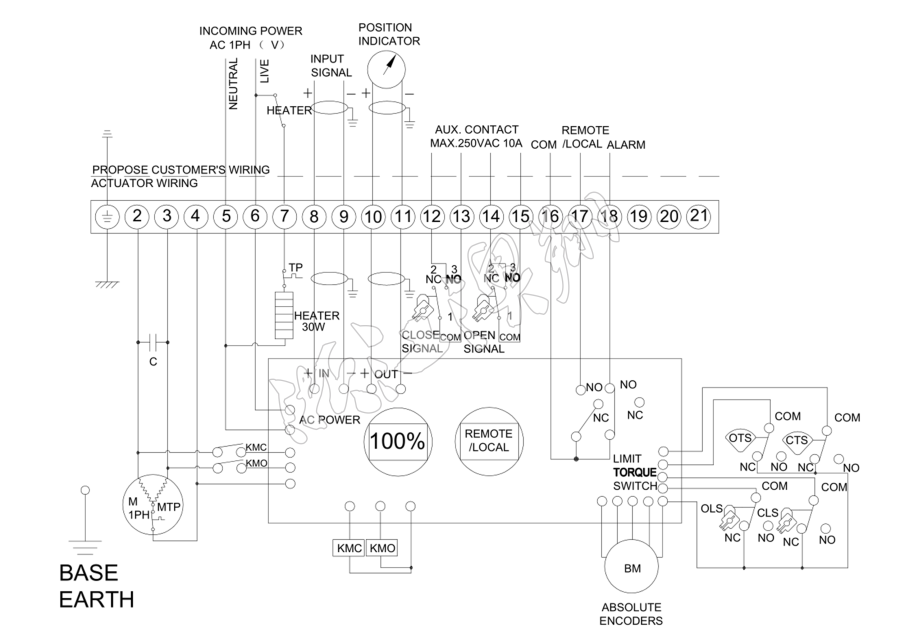

2.11线路

控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有Xiao满足各种附加功能的要求。（可根据客户要求另行加工）

2.12智能模块

采用集成度高、功耗低的单片机和模拟电路混合的控制板，采用全金属外挂式安装，使执行器电机热源与控制板有Xiao隔离，很大程度上提高了软件和硬件的抗干扰性能和耐温性。

2.13阀位数字显示

执行器在打开或关闭过程中，阀位的变化在液晶屏上以大数字方式实时显示。
