电动执行器中各类型的工作原理

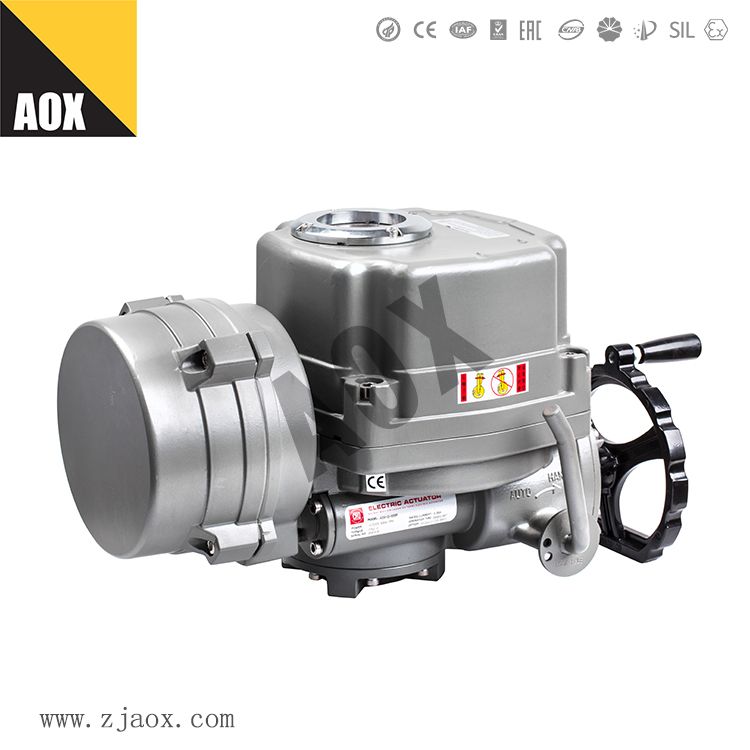

电动执行器（ElectronicActuator）又称为电动执行机构，是以电力为驱动能源的一种执行器，利用某种驱动能源并在某种控制信号作用下工作，应用于各种工业自动化过程控制环节。在工业生产中的应用，比气动执行器、液动执行器更为广泛。电动执行器的类型繁多，它是在不同行业领域的称谓，在工业管道阀门行业称之为阀门电动装置，在仪表行业称之为电动执行器，但现在业内已没有很明确的区分。可以配合各种阀门如蝶阀、球阀、闸阀和调节阀等成套使用，以阀门的功能及操作方式不同，电动执行器和阀门可以构成电动阀门或电动调节阀门。

电动执行器分类：

电动执行器Zui常用的分类方式，按照其运动方式不同，分为角行程电动执行器、直行程电动执行器和多转式电动执行器。角行程电动执行器又可以分为多回转型和部分回转型，而直行程电动执行器也可以再分为推拉型和齿轮旋转型两种。

1．根据运动方式：

角行程和直行程执行器大部分是在多转式的基础之上改造而来的：以多转式为基础，配以蜗轮蜗杆二级减速箱组成0~90°角行程电动执行机构；配以丝杆部件组成直行程电动执行机构。

角行程：0~90°角行程，用于控制球阀、旋塞阀、蝶阀和百叶阀之类的角行程阀门；

多回转电动执行器多转式：需要运行超过360°才能实现阀门的启闭，主要用于截止阀、管夹阀和隔膜阀；

直行程：输出的是力，产生的是位移，主要用于闸阀和滑板阀。

2．根据电源不同：

电动执行器有两种驱动电力能源，根据所使用的电源不同，电动执行器可以分为AC交流电执行器和DC直流电执行器。

以AC交流电或DC直流电为驱动能源；根据动作方式分为两大类（电动开关型和电动调节型）

优点：是能源取用方便，信号传输速度快，传输距离远，便于集中控制，灵敏度和精度较高，与电动调节仪表配合方便，安装接线简单。

缺点：是结构复杂，平均故障率高于气动执行机构，适用于防爆要求不高，气源缺乏的场所。

电动执行器工作原理：

电动执行器有五种类型：直行程电动执行器、角行程电动执行器、电动调节阀、PID电动调节执行器和电磁阀。前四种属于DDZ型。下面简要介绍一下直行程电动执行器和角行程电动执行器。

直行程与角行程电动执行器的工作原理是通过接收调节器或其它仪表送来的0~10，4~20mA或220V电压的标准值流电信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务。这两种执行器以前都是由伺服放大器与执行机构两大部分组成的。现在有Ji电一体智能化的结构，它们的结构、工作原理和使用方法都是相似的，区别仅在于，一个输出位移(推力)，一个输出转角(力矩)。
