电动闸阀的结构介绍

电动闸阀作为现在阀门行业比较受欢迎的闸阀产品之一，其应用也是非常的广泛，电动闸阀成品可能大家或多或少都见过，但是大家清楚电动闸阀的结构吗？下面由澳翔电动闸阀厂家小编来带大家了解一下！

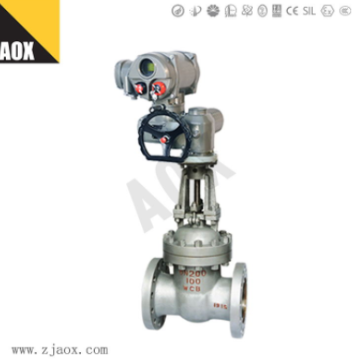

电动闸阀结构由阀杆、阀体、阀盖、闸板、驱动装置及其他零件（紧固件、阀杆螺母、密封填料）组成。

一．阀杆 闸阀阀杆按运动形式分为明杆（升降轴）和暗杆（旋转轴），闸阀因此而分为明杆闸阀和暗杆闸阀两种。

1、 明杆闸阀。手轮（或其他驱动装置）固定在阀杆螺母上，当手轮（或其他驱动装置）转动带动阀杆螺母旋转时，阀杆作上下移动，从而带动闸阀作升降运动而启闭管路。

2、暗杆闸阀。手轮（或其他驱动装置）固定在阀杆上，阀杆螺纹固定在闸板顶部，当手轮（或其他驱动装置）转动时，阀杆螺纹带动闸板作升降运动。阀杆只能做旋转运动。优点是，开启时阀杆不升高，所需安装空间较小。故它常作为大通道闸阀，或安装空间受限制的场合。 暗杆闸阀由于阀杆螺纹部分和阀杆螺母均在阀腔内部与介质接触，因而，易受介质腐蚀，阀杆螺纹等难于润滑。

二．阀体和阀盖 阀体与阀盖多用于法兰连接。阀体内的介质通道大多是圆筒形等截面的，对于较大口径 的闸阀也采用阀座缩口的，即通道逐渐收缩，通过发阀座后，又逐渐扩大，其优点是：

1、使阀的零件尺寸有所减小，重量减轻，从而节省材料。减小了密封面，精加工量减少。

2、 由于减小了闸板的尺寸，使在闸板上的作用力减小，闸阀的启闭力相应减小。

三．闸板 按闸板的形式可分为锲式平行式。

1、锲式闸板。锲式闸板其密封面与闸板垂直中心线成一定闸阀因此而分为明杆闸阀和暗杆闸阀两种。 一种是明杆闸阀。手轮（或其他驱动装置）固定在阀杆螺母上，当手轮（或其他驱动装置）转动带动阀杆螺母旋转时，阀杆作上下移动，从而带动闸阀作升降运动而启闭管路。另一种是暗杆闸阀。手轮（或其他驱动装置）固定在阀杆上，阀杆螺纹固定在闸板顶部，当手轮（或其他驱动装置）转动时，阀杆螺纹带动闸板作升降运动。阀杆只能做旋转运动。优点是，开启时阀杆不升高，所需安装空间较小。故它常作为大通道闸阀，或安装空间受限制的场合。暗杆闸阀由于阀杆螺纹部分和阀杆螺母均在阀腔内部与介质接触，因而，易受介质腐蚀，阀杆螺纹等难于润滑。

四．电动执行器 电动执行器可分为侵入式和非侵入式两大类，根据使用场合按功能则有以下几大类型：开关型即户外型，防爆型，整体型，整体防爆型，整体调节型，整体调节防爆型，快开/关型带转速要求，单相电压精小型以及直行程电动执行器、角行程电动执行器。
