AOX-R-005/008角行程电动执行器

一、概述

“AOX-R”系列电动执行器用于控制0°～270°旋转的电动阀门及其他同类产品，如电动蝶阀、电动球阀、风门、挡板阀、旋塞阀、百叶阀等。广泛应用于石油、化工、水处理、船舶、造纸、电站、供热供暖、楼宇自控、轻工等各行业中。它以AC380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使电动阀门运动到所需位置，实现其自动化控制，Zui大输出扭矩达5000N·m。

二、性能特点

2.1壳体

壳体为硬质铝合金，经阳Ji氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68型供选择。

2.2电机

采用全封闭鼠笼式电机，具有体积小、扭矩大、惯性力小等特点。绝缘等级为H级，内置过热保护开关，可防止过热损坏电机。

2.3手动结构

手柄的设计保证安Quan可靠、省力、体积小。不通电时，扳动手柄可进行手动操作。不用手动时，将扳手置于扳手夹内，方便使用。

2.4指示器

指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。

2.5干燥器

用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。

2.6密封

密封性好，标准产品防护等级是IP67，并可选IP68防护等级。

2.7限位开关

机械，电子双重限位。机械限位螺钉可调，安Quan可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精zhun并方便地设定位置，且不受手轮过量的影响。

2.8自锁

精密的蜗轮蜗杆机构可高xiao传输大扭矩，效率高，噪音低（zui大50分贝），寿命长；有自锁功能，防止反转，传动部分稳定可靠，无需再加油。

2.9防脱螺栓

拆除外壳时，螺栓附在壳体上，不会脱落。

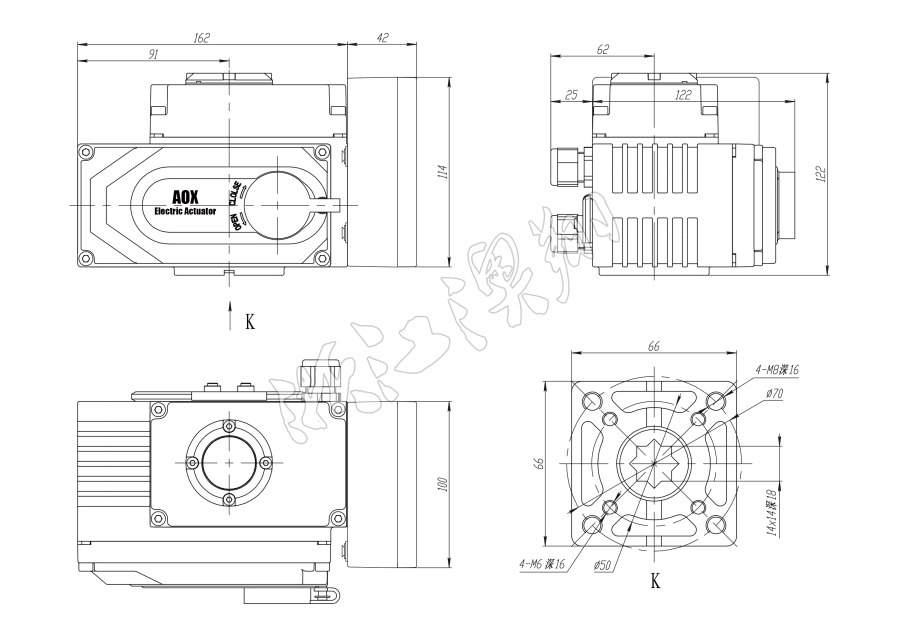

2.10安装

底部安装尺寸符合ISO5211/ DIN3337国Ji标准，孔成双四方形便于方杆的阀线性或45°转角安装，适应性强。可以垂直安装，也可以水平安装。

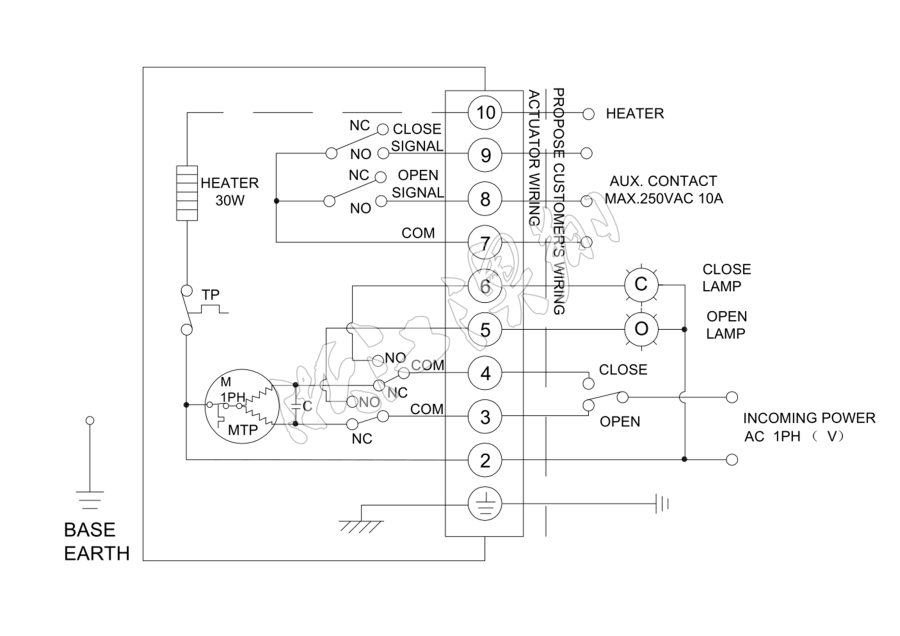

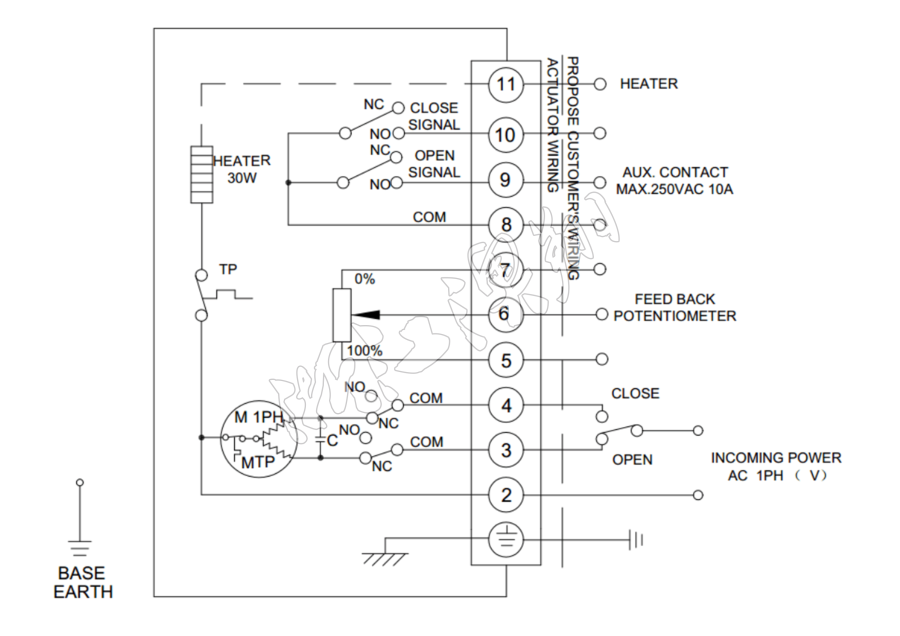

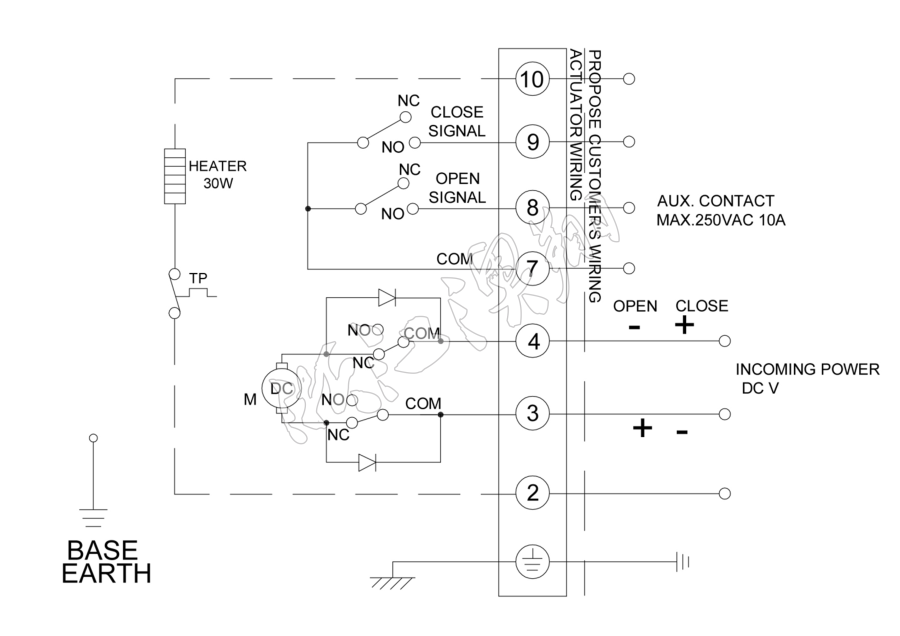

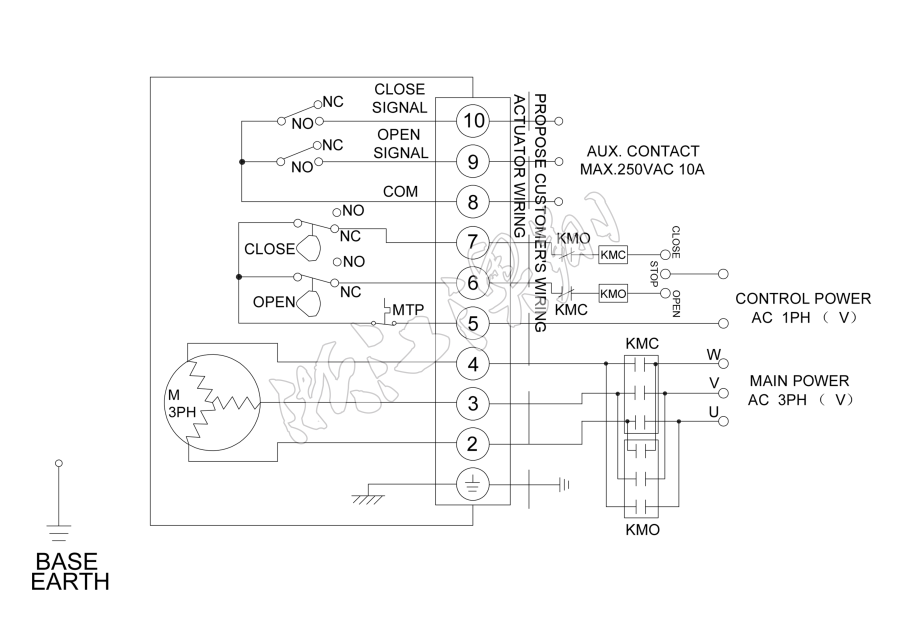

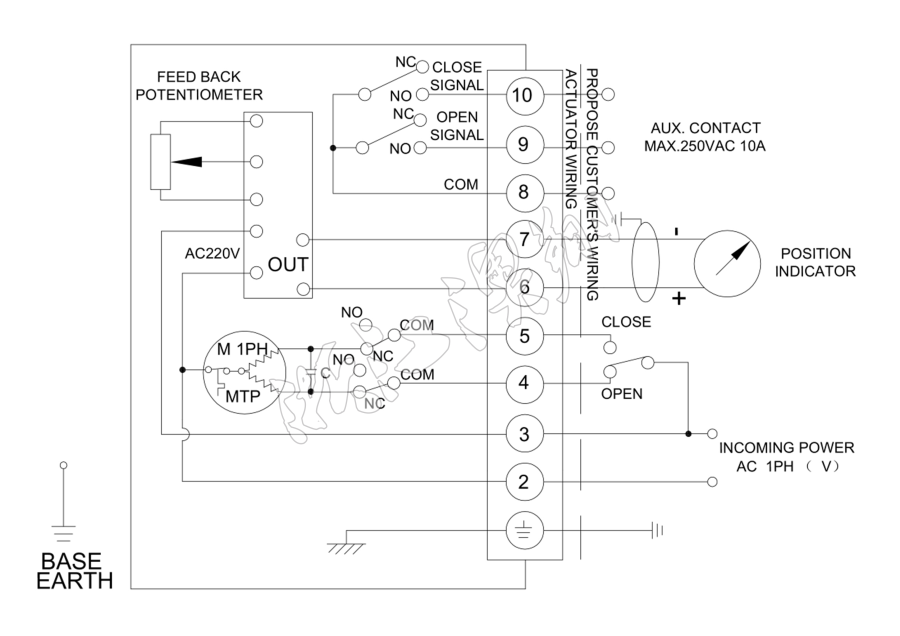

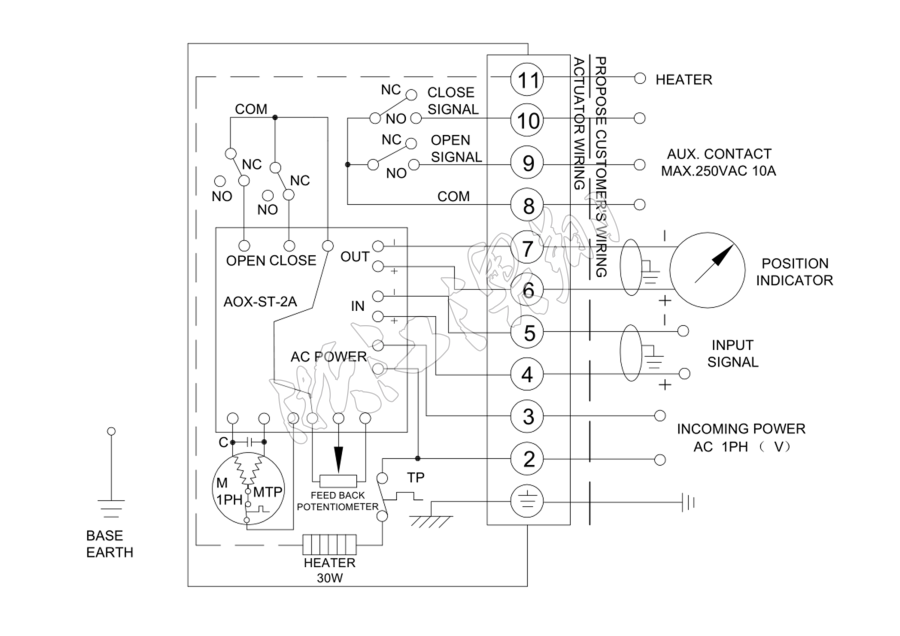

2.11线路

控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有Xiao满足各种附加功能的要求。
