AOX-R系列电动阀门执行器

外壳：硬质铝合金
防护等级：IP67（可选IP68）
扭矩：30~5000Nm
行程：0~90°
功能：智能型、调节型带现场按钮（PCU）、调节型（PCU）、开关型
环境温度：-25℃~+70℃（可选-30℃、-40℃、-60℃）

性能特点
技术参数

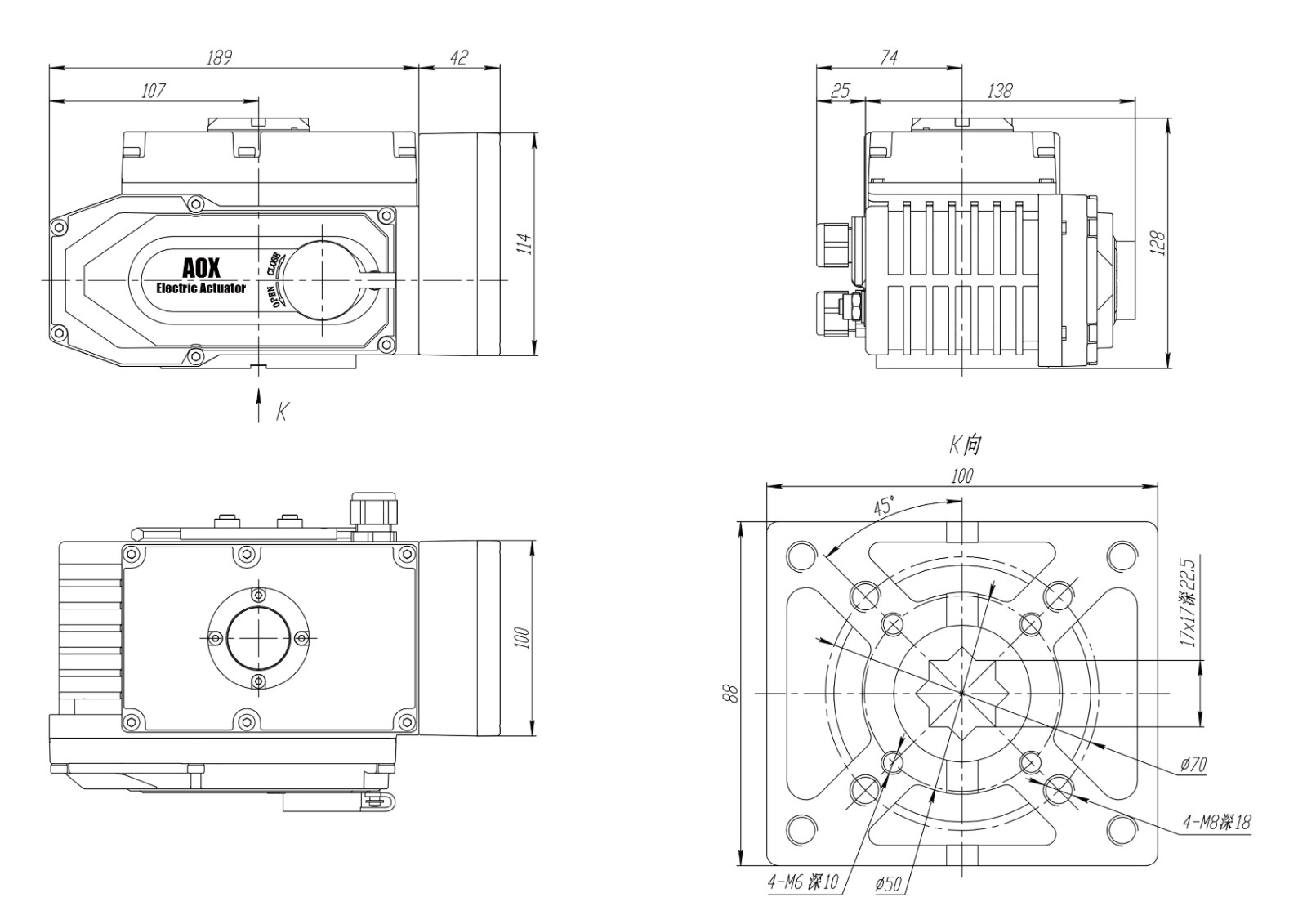

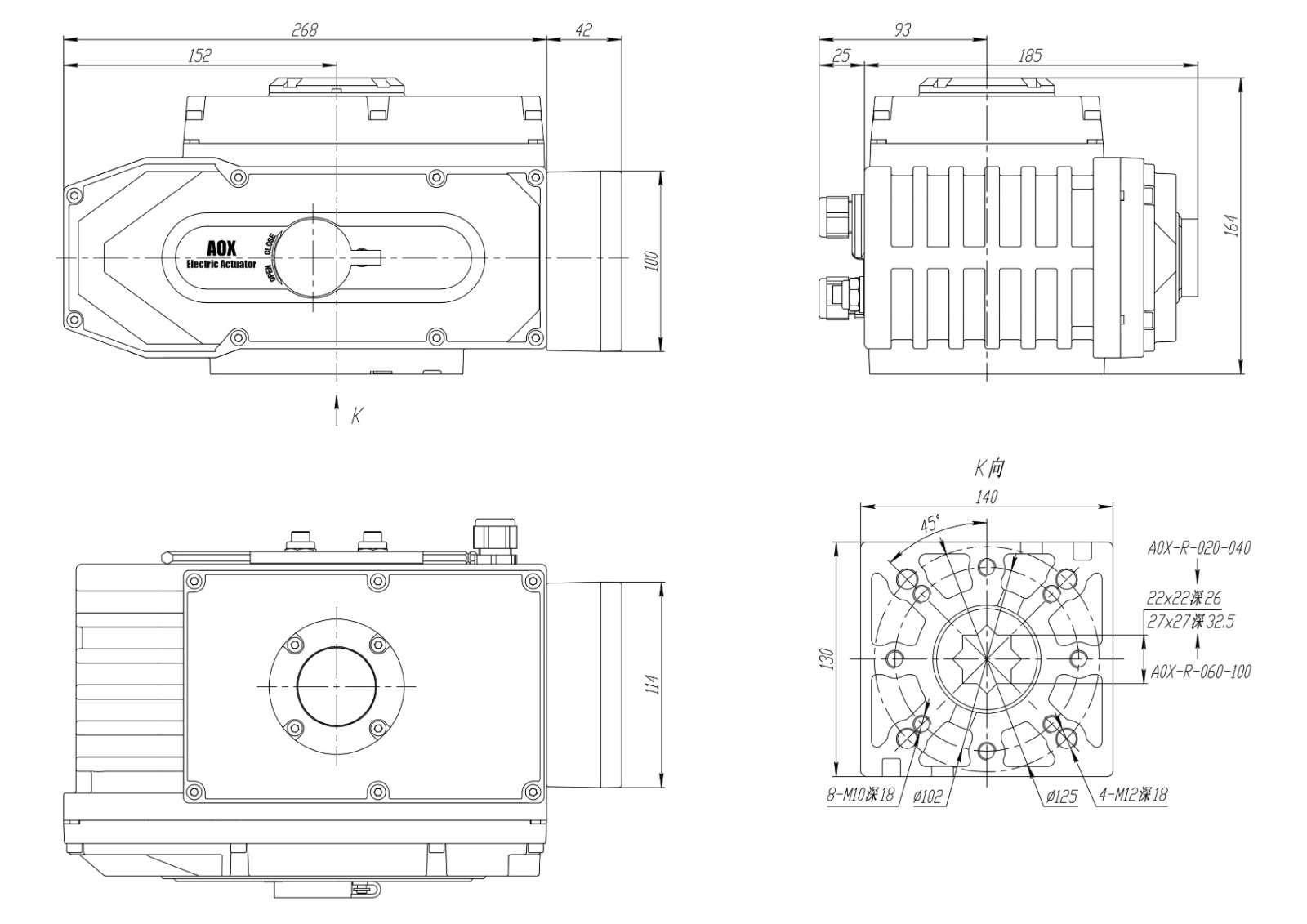

外形尺寸
线路图

一、概述

“AOX-R”系列电动阀门执行器用于控制0°～270°旋转的阀门及其他同类产品，如电动蝶阀、电动球阀、风门、挡板阀、旋塞阀、百叶阀等。广泛应用于石油、化工、水处理、船舶、造纸、电站、供热供暖、楼宇自控、轻工等各行业中。它以AC380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使电动阀门运动到所需位置，实现其自动化控制，Zui大输出扭矩达5000N·m。

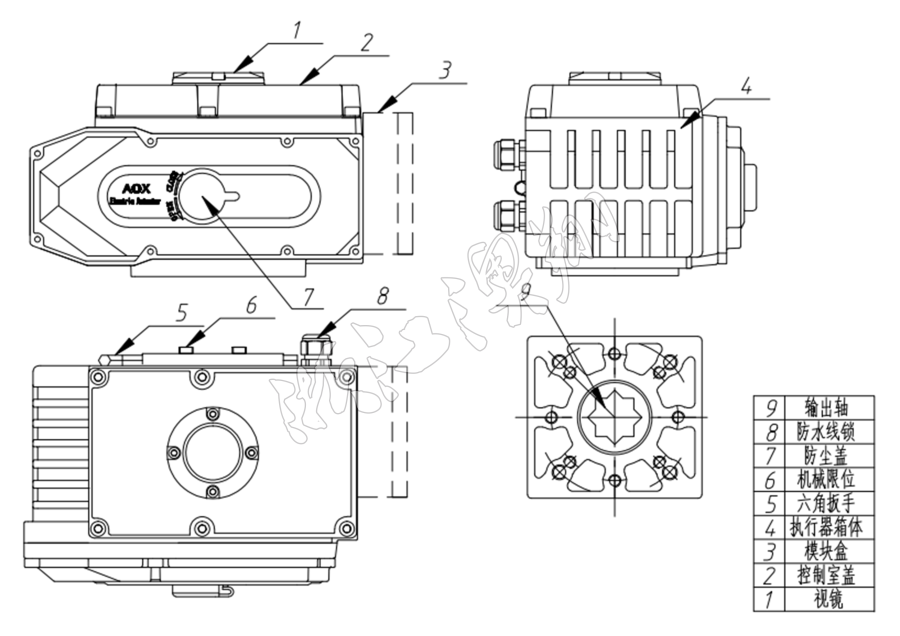

二、电动阀门执行器性能特点

2.1壳体

壳体为硬质铝合金，经阳Ji氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68型供选择。

2.2电机

采用全封闭鼠笼式电机，具有体积小、扭矩大、惯性力小等特点。绝缘等级为H级，内置过热保护开关，可防止过热损坏电机。

2.3手动结构

手柄的设计保证安全可靠、省力、体积小。不通电时，扳动手柄可进行手动操作。不用手动时，将扳手置于扳手夹内，方便使用。

2.4指示器

指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。

2.5干燥器

用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。

2.6密封

密封性好，标准产品防护等级是IP67，并可选IP68防护等级。

2.7限位开关

机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能准确并方便地设定位置，且不受手轮过量的影响。

2.8自锁

精密的蜗轮蜗杆机构可高Xiao传输大扭矩，效率高，噪音低（Zui大50分贝），寿命长；有自锁功能，防止反转，传动部分稳定可靠，无需再加油。

2.9防脱螺栓

拆除外壳时，螺栓附在壳体上，不会脱落。

2.10安装

底部安装尺寸符合ISO5211/ DIN3337国Ji标准，孔成双四方形便于方杆的阀线性或45°转角安装，适应性强。可以垂直安装，也可以水平安装。

2.11线路

控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有Xiao满足各种附加功能的要求。

浙江澳翔自控科技有限公司各型号电动阀门和电动执行器，如：电动蝶阀、电动球阀、角行程电动执行器、直行程电动执行器、多回转电动执行器、电动闸阀、电动执行器、减压阀等阀门。我们有很好的售后服务、可提供详细的产品资料和解决方案，供您参考。产品的质量可靠，如需采购欢迎来电咨询我们：400-150-8030

上一张：AOX-R角行程系列
下一张：AOX-R系列快开电动执行器

产品知识

型号	Zui大输出扭矩	动作时间	输出轴(mm)		电机	单相额定电流(A)	重量
型号	N·M	( 90°)	方 Square	深 Deep	(W)	220V(A)50HZ	(kg)
AOX-R-003	30	20	11×11	15.5	8	0.24	2.1
AOX-R-005	50	30	14×14	18	10	0.23	3.6
AOX-R-008	80	30	14×14	18	10	0.24	3.6
AOX-R-010	100	30	17×17	22.5	15	0.41	4.6
AOX-R-015	150	40	17×17	22.5	15	0.41	4.6
AOX-R-020	200	30	22×22	26	60	0.44	13
AOX-R-030	300	30	22×22	26	60	0.48	13.4
AOX-R-040	400	30	22×22	26	60	0.54	13.8
AOX-R-060	600	40	27×27	32.5	60	0.57	14
AOX-R-080	800	40	27×27	32.5	90	0.91	14.3
AOX-R-100	1000	40	27×27	32.5	90	0.99	14.5
AOX-R-160	1600	60	Max Φ60	Max133	90	1.08	68
AOX-R-200	2000	60	Max Φ60	Max133	90	1.16	68
AOX-R-300	3000	120	Max Φ60	Max133	90	1	68
AOX-R-400	4000	200	Max Φ60	Max133	90	0.93	68
AOX-R-500	5000	200	Max Φ60	Max133	90	1	68

外壳	防护等级：IP67（可选IP68），NEMA4 and 6
电机电源	110/220V AC 1Phase，380/440V AC 3Phase， 50/60Hz， ±10%
控制电源	110/220V AC 1Phase，50/60 Hz， ±10%
电机	鼠笼式异步电机
限位开关	2 X 开（Open）/关（Close），SPDT，250V AC 10A
辅助限位开关	2 X 开（Open）/关（Close），SPDT，250V AC 10A
行程	90°～270°±10°（90°以上提前说明）	0°～270°可选
失速保护/操作温度	内置热保护，开120℃ ±5℃/关97℃ ± 5℃
指示器	连续的位置指示
手动操作	机械手柄（可选装手轮）
自锁装置	蜗轮，蜗杆机构提供自锁
机械限位	2个外部调整螺栓
干燥器	30W (110/220V AC)防冷凝
接线孔	2×M18*1.5（AOX-R-003除外）
环境温度	-25℃--+70℃（-30℃、-40℃、-60℃可选）
润滑	铝基润滑脂（EP型）
材料	钢，铝合金，铝青铜，聚碳酸脂
环境湿度	Zui大(Max) 90％ RH	非凝结
抗震性能	X Y Z 10g，0.2～34 Hz，30分(minutes)
外涂层	干粉，环氧聚酯
