AOX-Q-L系列防爆直行程电动执行器
  • AOX-Q-L系列防爆直行程电动执行器
  • AOX-Q-L系列防爆直行程电动执行器
  • AOX-Q-L系列防爆直行程电动执行器

AOX-Q-L系列防爆直行程电动执行器

  • 外 壳:硬质铝合金

  • 防护等级:IP67(可选IP68)

  • 防爆等级:Exd Ⅱ CT5(选配)

  • 推 力:2000~40000N

    行 程:60~100mm

    功 能:智能型(ICU)、非侵一体化(SICU/SPCU)、调节型(PCU)、开关型

  • 环境温度:-25℃~+70℃(可选-30℃、-40℃、-60℃)

  • 性能特点
  • 技术参数
  • 外形尺寸

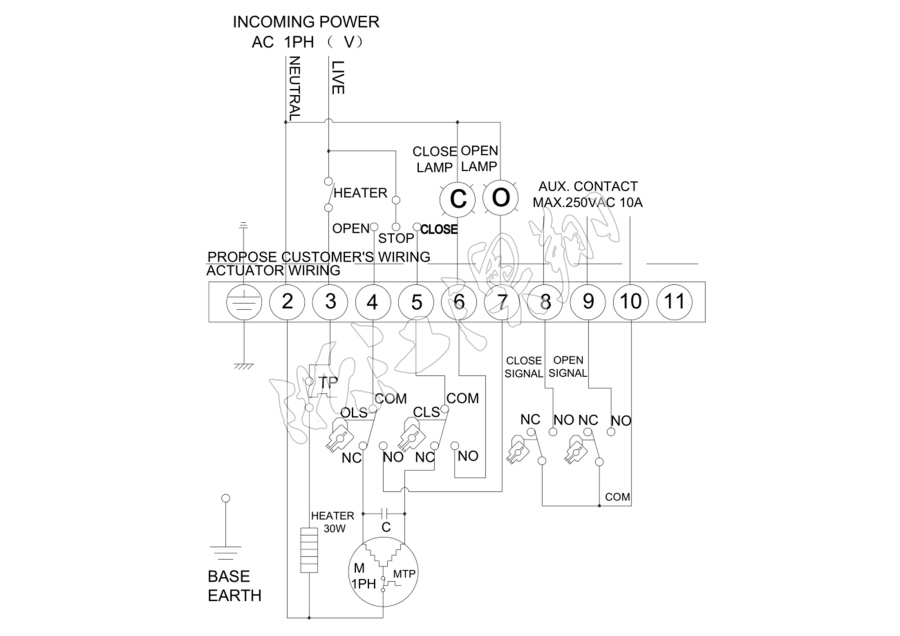

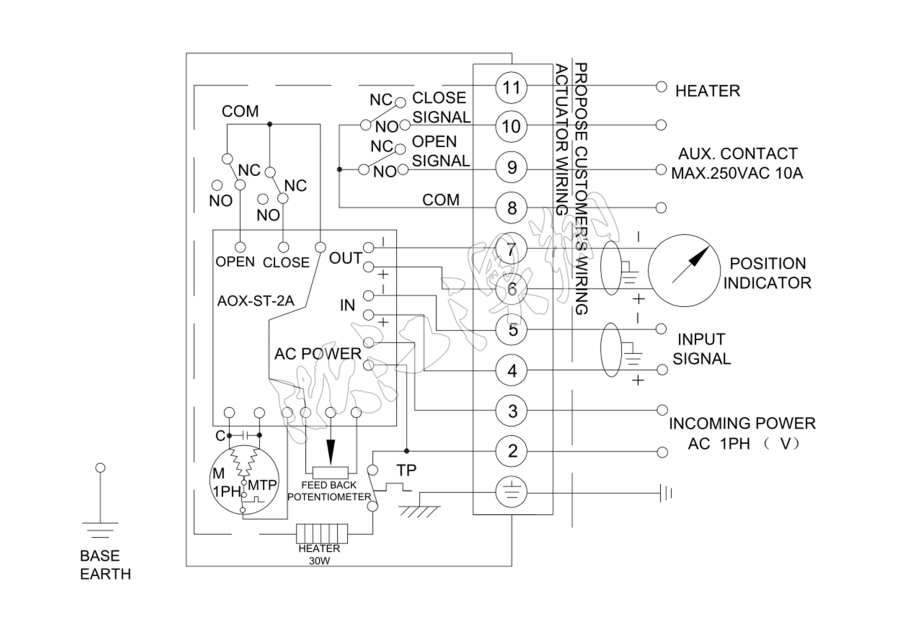

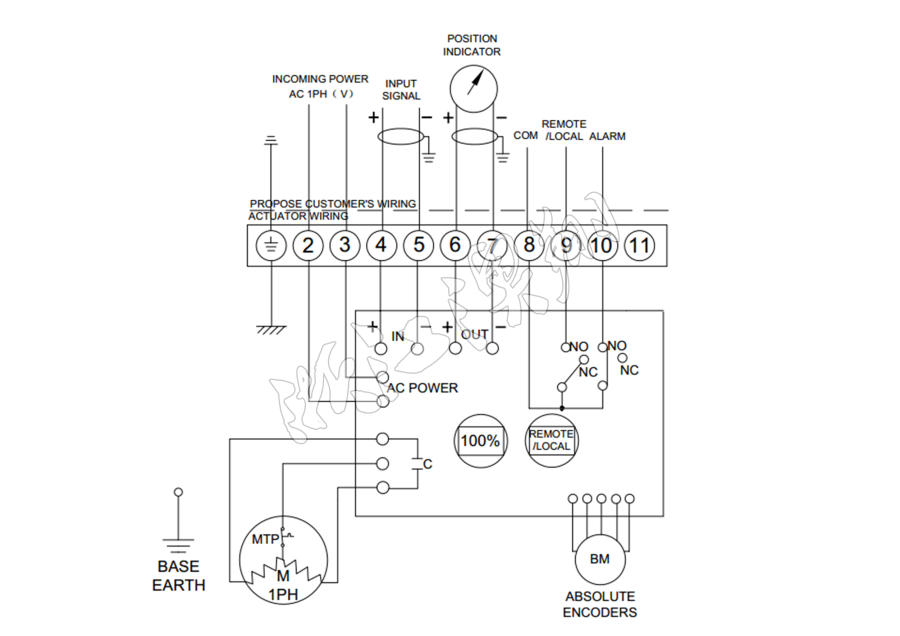

  • 线路图

一、产品概述

AOX-Q-L系列直行程电动执行器。它具有体积小、重量轻、功能强、智能一体化设置、操作方便等特点。Max行程可按现场需要达1米,推力可达250000N等特点,广泛适用于直线动作的阀门开关和调节控制。(该产品已获得CE与防爆认证证书)

二、性能特点

2.1壳体

壳体为硬质铝合金,经阳Ji氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67NEMA4和6,并有IP68和防爆型供选择。

2.2电机

采用全封闭鼠笼式电机具有体积小扭矩大惯性力小等特点。绝缘等级为H级,内置过热保护开关,可防止损坏电机。

2.3手动结构

手轮的设计保证安全可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。(注:手柄在手动状态请勿人为切到自动状态)

2.4指示器

指示器安装在支撑轴上观察更方便直观。

2.5干燥器

用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。

2.6限位开关

电子双重限位行程可调,安全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能方便地设定位置。(智能一体化产品无需此功能)

2.7扭矩开关

可提供过载保护(AOX-Q-L20/30/50/80除外),在阀门卡涩有异物时自动断开电机电源,更有Xiao的保护阀门和电动执行器不受损坏。(出厂前已设定好,请用户不要随意更改设置)

2.8自锁

精密的蜗轮蜗杆机构可传输大扭矩效率高噪音低(<50分贝)寿命长有自锁功能,防止反转,传动部分稳定可靠,无需再加油。

2.9防脱螺栓

拆除外壳时,螺栓附在壳体上不会脱落。

2.10安装

底部安装尺寸符合ISO5211标准,如阀门安装尺寸与其不符,则另行设计。

2.11线路

控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有Xiao满足各种附加功能的要求。(可根据客户要求另行加工)

2.12智能模块

采用集成度高、功耗低的单片机和模拟电路混合的控制板,采用全金属外挂式安装,使执行器电机热源与控制板有Xiao隔离,很大程度上提高了软件和硬件的抗干扰性能和耐温性。

2.13阀位数字显示

执行器在打开或关闭过程中,阀位的变化在液晶屏上以大数字方式实时显示。
